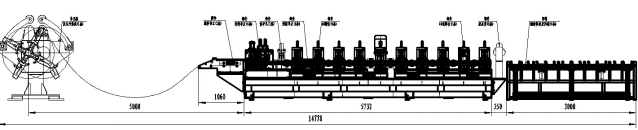

生產線布置圖

開卷---導正---輥壓成型(輥壓標識)---沖孔---彎圓弧---切斷---出料

設備概述：

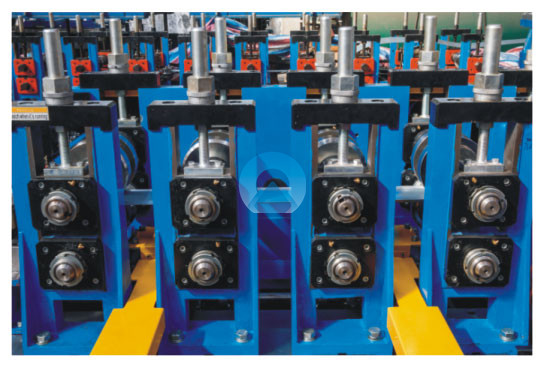

1. 輥架采用整體結構，精加工處理。上下輥間距通過輥軸上的偏心套調節。鎖定裝置保證設備未定。上下輥軸軸承潤滑處理。

2.鑄造牌坊安裝于機架上，通過旋轉螺絲調節調整距離成型機采用三相交流電機驅動主減速機，安裝在成型機中部。帶動傳動箱串聯傳動，通過離合器將動力傳動到成型單元上下軸相連。必要道次安裝有上下同步齒輪。

其傳動模式：主電機→齒輪減速機→ 傳動傘齒輪箱→離合器→牌坊下軋輥軸。

輥架采用牌坊結構，剛度高;牌坊下軋輥軸定位孔采用固定圓孔定位，上軋輥軸定位采用滑槽定位。輥軸采用優質鋼，精加工處理，保證裝配精度。強度足夠，軸端安裝軸承，放在軸承座內，整體固定在牌坊滑道上，通過絲桿調節上下輥間間間隙。

技術參數:

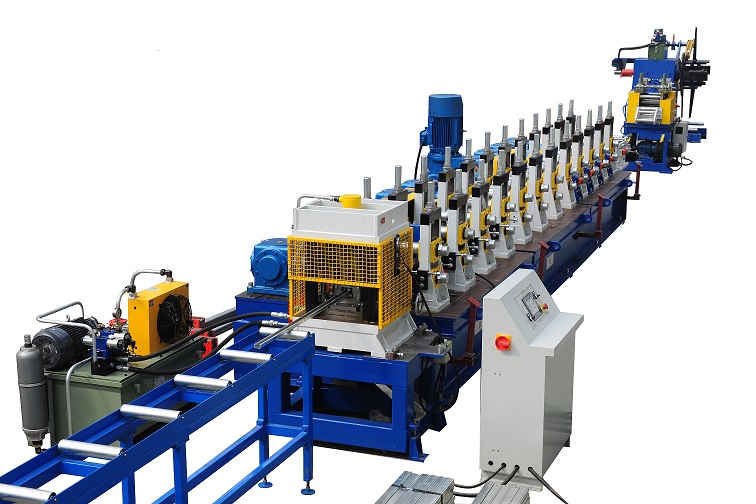

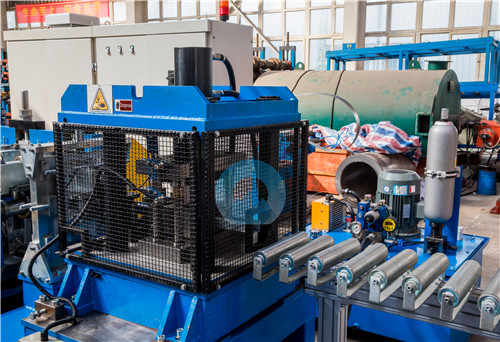

　　TF貨架拉桿冷彎生產線

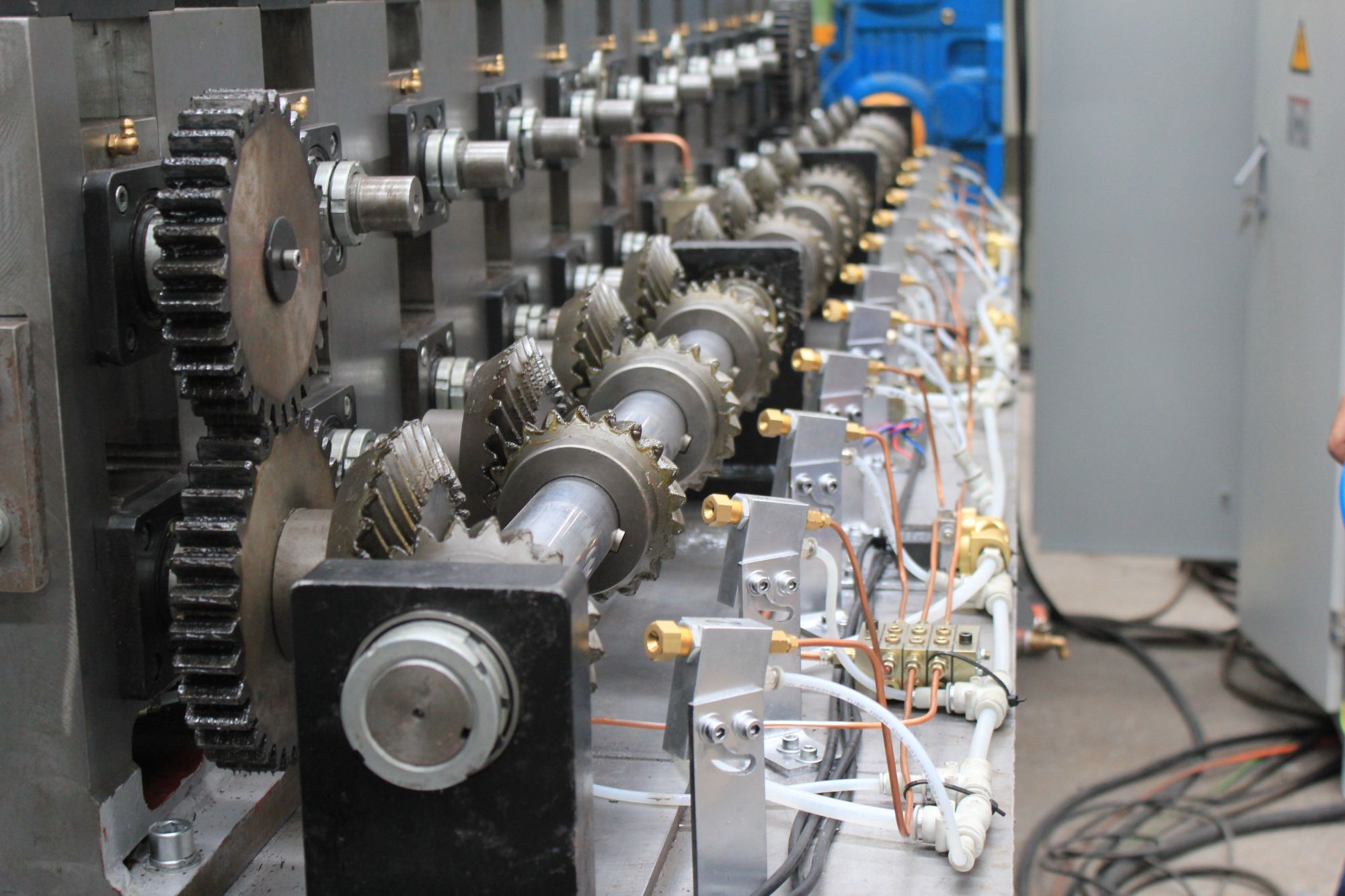

貨架拉桿冷彎設備噴油潤滑部分

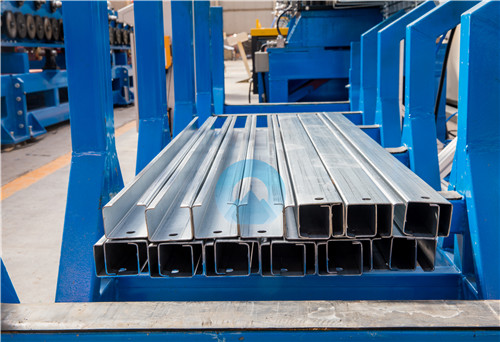

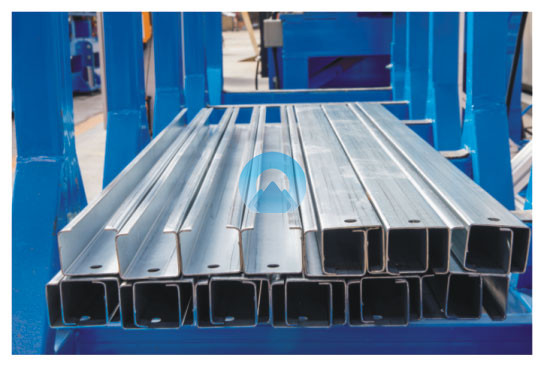

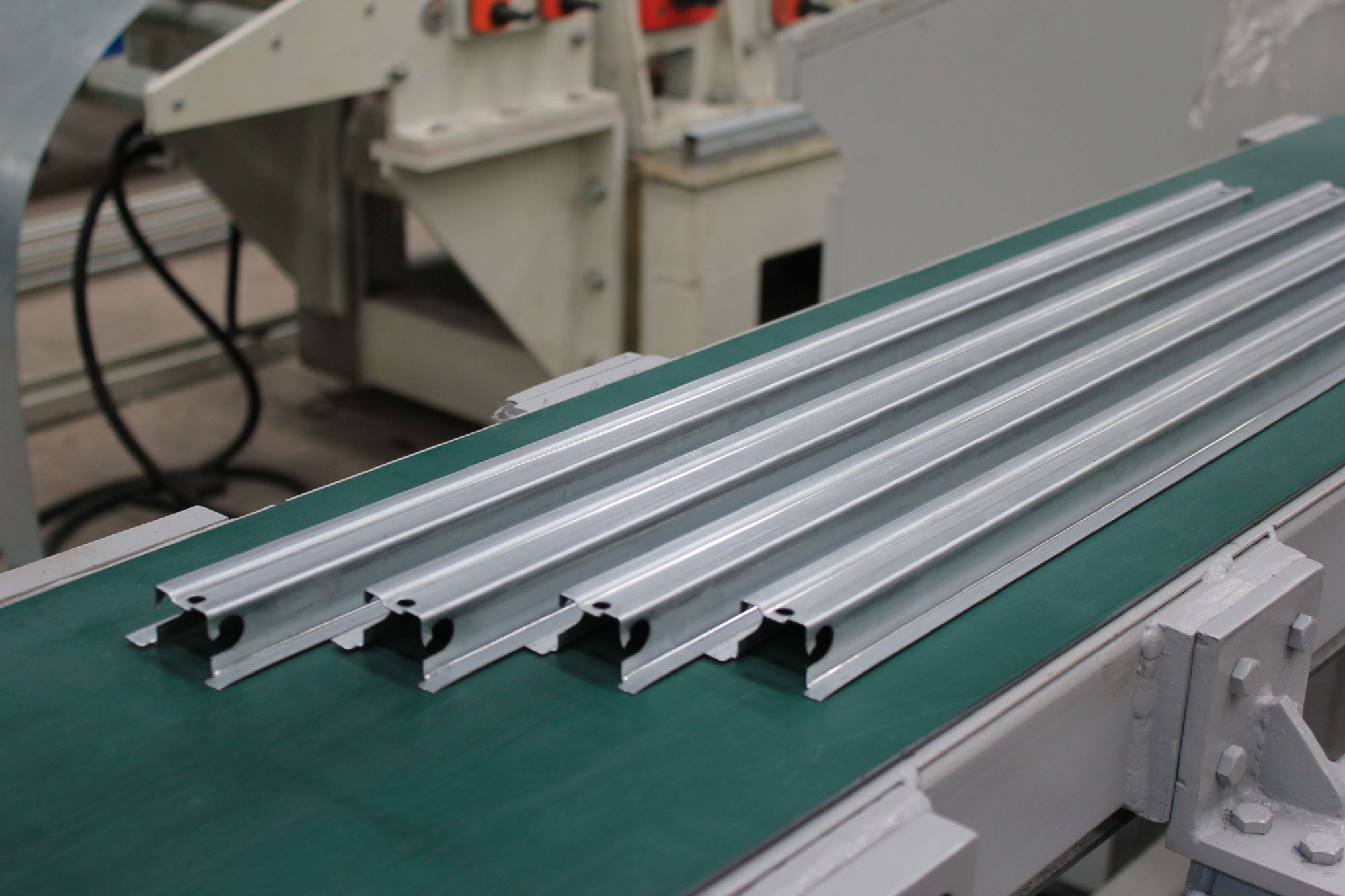

　貨架拉桿
